NPN ТРАНЗИСТОРЫН ГҮЙДЭЛ ӨСГӨЛТИЙН КОЭФФИЦИЕНТИЙГ ХЭМЖИХ ТУРШИЛТ

Бид транзисторын үйл ажиллагаатай танилцаж эхэлсэн билээ. Транзисторын гол үүрэг бол нэг гүйдлийг нөгөө гүйдлээр удирдах явдал юм. Тодорхой хэлбэл транзисторын Бааз-Эмиттер хооронд гүйх гүйдэл нь Коллектор-Эмиттерийн хооронд гүйх гүйдлийг удирддаг. Ингэж удирдахдаа баазын (Бааз-Эмиттерийн) гүйдлээсээ тодорхой хэмжээгээр их гүйдлийг коллектороор (Коллектор-Эмиттерээр) гүйлгэдэг. Энэ хоёр гүйдлийн харьцааг транзисторын гүйдэл өсгөлтийн коэффициент гэж нэрлэнэ. Одоо тэгвэл энэ коэффициентийг тодорхойлох туршилт хийе.

Туршилтанд хэрэглэгдэх зүйлс:

1. Мультиметр багаж
2. 100Ω эсэргүүцэгч (30)
3. 100kΩ эсэргүүцэгч (34)
4. NPN транзистор (52)
5. 3V зай хураагуур (19) 2ш
6. Шаардлагатай холбогчууд
7. Угсралтын хавтан

Хэлхээнд унтраалга түлхүүр ашиглаагүй болохыг анхаар! Угсрахаас өмнө зай хураагууруудын нэг, нэгийг үүрнээс салгаж ав! Хэлхээг угсарч дуусаад сайтар шалгасаны дараа зай хураагуурыг хийж ажиллуулна. Хэмжиж дуусаад зай хураагуурыг салга!

Туршилтын схем:

Туршилт:

Туршилтын схемд үзүүлснээр В2 үүсгүүрээс 100kΩ эсэргүүцэгчээр дамжин баазын гүйдэл гүйнэ. Харин В1 үүсгүүрээс 100Ω эсэргүүцэгчээр дамжин коллекторын гүйдэл гүйнэ. Эдгээр гүйдлүүдийг хэмжихийн тулд тэдгээр дээрх хүчдэлүүдийг хэмжээд Омын хуулиар олж болно гэдгийг өмнөх бүх туршилтуудаас мэддэг болсон билээ.

Хэмжиж олсон коллекторын гүйдлийг баазын гүйдэлд харьцуулан гүйдэл өсгөлтийн коэффициентийг тодорхойлно.

Ингээд R1 эсэргүүцэгч дээрх хүчдэлийг хэмжвэл 2.505V байв. Эндээс баазын гүйдлийг олбол 25.1 µA болж байна. Одоо R1 эсэргүүцэгч дээрх хүчдэлийг хэмжие. Энэ нь 0.645V болж, түүгээр гүйх гүйдэл буюу коллекторын гүйдэл нь 6.45 mA болж байна. Ингээд гүйдэл өсгөлтийн коэффициент β = 257 гарав.

Тухайн NPN транзистор нь гүйдлийг 257 дахин өсгөдөг байна.

ТРАНЗИСТОРЫН НЭГ P-N ШИЛЖИЛТИЙН ХҮЧДЭЛ-ГҮЙДЛИЙН ХАМААРАЛ

Өмнөх туршилтанд бид хагас дамжуулагч LED диодны хүчдэл гүйдлийн хамааралыг судалсан. Тэгвэл одоо транзистортой танилцаж эхлэе. Хагас дамжуулагч транзистор нь нэг гүйдлээр өөр гүйдлийг удирддаг электрон элемент юм. Eрдийн хагас дамжуулагч диод дотор байдаг P-N шилжилт NPN транзисторт ч хоёр, PNP транзисторт ч хоёр байдаг.

Энэхүү туршилтаараа транзисторын Бааз-Эмиттерийн P-N шилжилтийн хүчдэл-гүйдлийн хамааралыг судалж үзье.

Туршилтанд хэрэглэгдэх зүйлс:

1. Мультиметр багаж
2. 10kΩ эсэргүүцэгч (33)
3. NPN транзистор (52)
4. Хувьсах эсэргүүцэгч - потенциометр (53)
5. 3V зай хураагуур (19) 1ш
6. Шаардлагатай холбогчууд
7. Угсралтын хавтан

Хэлхээнд унтраалга түлхүүр ашиглаагүй болохыг анхаар! Угсрахаас өмнө зай хураагууруудын нэгийг үүрнээс салгаж ав! Хэлхээг угсарч дуусаад сайтар шалгасаны дараа зай хураагуурыг хийж ажиллуулна. Хэмжиж дуусаад зай хураагуурыг салга!

Туршилтын схем:

Туршилт:

Туршилтын схемд үзүүлсэн (a) зураг нь бодит хэлхээ бөгөөд (b) зураг нь түүний диодоор төлөөлүүлсэн загвар юм. Бид транзисторын Бааз-Эмиттерийн шилжилт дээр хэмжилт хийнэ. Потенциометрийг хамгийн доод байрлалд тавихад Бааз-Эмиттерийн хоорондох хүчдэл тэгтэй тэнцүү болно. Харин потенциометрийг хамгийн дээд байрлалд тавибал Бааз-Эмиттерийн хүчдэл хамгийн их болно. Ингээд доод байрлалаас бага багаар нэмэгдүүлж 10kΩ эсэргүүцэгч дээр унасан хүчдэл (VR)  болон Бааз-Эмиттер хоорондох VBE хүчдэлийг хэмжиж авна. Ингээд ID = VR/10000 томъёогоор гүйдлийг бодож олоод ID ~ VBE хамаарлын графикийг байгуулна.

Одоо хийсэн хэмжилтийн үр дүнг харуулая.

Графикийг 2-р хэмжилтээс эхлэн байгуулав. Эндээс үзвэл транзисторын Бааз-Эмиттерийн шилжилт хагас дамжуулагч диодтой төстэй хэлбэрийн муруйг үзүүлдэг байна.

ДИОДНЫ ХҮЧДЭЛ-ГҮЙДЛИЙН ХАМААРЛЫГ СУДЛАХ ТУРШИЛТ

Хагас дамжуулагч диод нь шугаман бус элемент юм. Учир нь түүний гүйдэл нь түүнд өгсөн хүчдэлээс шугаман бус хамаардаг.

ЭЖ-1699 кит дотор байгаа асдаг улаан диод (LED) -ыг ашиглан түүний хүчдэл-гүйдлийн хамаарлыг судалж болно. Ингэхийн тулд дараах хэлхээг угсарах шаардлагатай.

Туршилтанд хэрэглэгдэх зүйлс:

1. Мультиметр багаж
2. 100Ω эсэргүүцэгч (30)
3. Улаан LED диод (17)
4. NPN транзистор (52)
5. Хувьсах эсэргүүцэгч - потенциометр (53)
6. 3V зай хураагуур (19) 2ш
7. Шаардлагатай холбогчууд
8. Угсралтын хавтан

Хэлхээнд унтраалга түлхүүр ашиглаагүй болохыг анхаар! Угсрахаас өмнө зай хураагууруудын нэг, нэгийг үүрнээс салгаж ав! Хэлхээг угсарч дуусаад сайтар шалгасаны дараа зай хураагуурыг хийж ажиллуулна. Хэмжиж дуусаад зай хураагуурыг салга!

Туршилтын схем:

Туршилт:

ЭЖ-1699 кит дотор байх LED диодуудыг шууд хүчдэлийн үүсгүүрт залгах учир хэт их гүйдэл гүйж шатахаас сэргийлэн 100Ω эсэргүүцэгчийг диодны сууринд хамт угсарсан байгаа. Үүнийг 17 дугаартай диодны ар талаас харж болно. Иймд энэ эсэргүүцэл дээр унасан хүчдэлийг А-В цэгүүдийн хооронд хэмжигдсэн хүчдэлээс хасаж диодон дээр унах хүчдэлийг тооцох шаардлагатай болно. Үүний тулд хэлхээнд мөн нэг 100Ω эсэргүүцэгчийг цуваагаар C-D цэгүүдэд холбон хүчдэлийг нь хэмжинэ. Хоёр эсэргүүцэгч цуваа холбогдсон учир гүйдлүүд нь ижил бөгөөд утгууд нь ижил учир хүчдэлүүд нь ч ижил байна.

Ийнхүү диод дээр унасан хүчдэлийг олоод, мөн тэр агшинд түүгээр гүйх гүйдлийг олох шаардлагатай. Бид диодтой цуваа холбогдсон 100Ω эсэргүүцэгч дээрх хүчдэлийг мэдэж байгаа учир гүйдлийг нь олж чадна. Ингээд олсон гүйдлээ диод дээр унах хүчдэлээс хэрхэн хамаарч байгааг график байгуулж харахад хангалттай.

Одоо хэлхээний бусад хэсгийн ажиллагааг товч тайлбарлая. Бид диодонд 0V хүчдэлээс эхлэн түүгээр хангалттай их гүйдэл гүйлгэж чадахуйц хүчдэл хүртэл бага багаар ихэсгэн өгөх шаардлагатай. Транзистор болон хувьсах эсэргүүцэгчийн тусламжтай зай хураагуурын хүчдэлийг ихэсгэж багасган удирддаг хэлхээ үүсгэж болно. Энд бид зөвхөн диодны тухайд авч үзэж байгаа болохоор транзисторын ажиллагааг дараа үзэх үед энэ хэлхээ илүү тодорхой болно.

Ингээд зохиогч миний бие хэлхээг угсарч хэмжилт хийснээ үзүүлбэл:

Энд 20 удаа хэмжилт хийсэн боловч графикийг 4-р цэгээс байгууллаа. V хүчдэл бол LED диод + 100Ω эсэргүүцэгч (17) дээр унасан хүчдэл, VR хүчдэл нь нэмэлт 100Ω эсэргүүцэгч дээр унасан хүчдэл, VD хүчдэл нь хагас дамжуулагч диод дээр унасан хүчдэл бөгөөд VD = V – VR, харин ID гүйдэл бол диод болон эсэргүүцэгчүүдээр гүйсэн гүйдэл бөгөөд ID = VR/100 юм. Ингээд VD ~ ID графикаас харахад хагас дамжуулагч диодны хүчдэл-гүйдлийн хамаарал нь шулуун бус гарч байна.

Жич: LED диодыг эсрэг чиглэлд холбоод хэмжилтийг давтаарай. Ямар учраас хэмжилтийн үр дүн эрс өөр гарсныг хоорондоо ярилцаарай.
Дээрх хүснэгтэд Id гүйдлийн утгыг microsoft excel программаар бодож, мөн графикийг уг программаар байгуулсан болно.

КИРХГОФЫН ХҮЧДЭЛИЙН ДҮРМИЙГ ШАЛГАХ ТУРШИЛТ

Туршилтанд хэрэглэгдэх зүйлс:

1. Мультиметр багаж
2. 1kΩ эсэргүүцэгч (31)
3. 10kΩ эсэргүүцэгч (33)
4. 3V зай хураагуур (19) 2ш
5. Угсралтын хавтан

Хэлхээнд унтраалга түлхүүр ашиглаагүй болохыг анхаар! Угсрахаас өмнө зай хураагууруудын нэг, нэгийг үүрнээс салгаж ав! Хэлхээг угсарч дуусаад сайтар шалгасаны дараа зай хураагуурыг хийж ажиллуулна. Хэмжиж дуусаад зай хураагуурыг салга!

Туршилтын схем:

Туршилт:

Мультиметр багажаа тогтмол хүчдэл хэмжих горимд бэлдээд А-В, C-D, E-F, H-G цэгүүд дээр хүчдэлүүдийг хэмжинэ. Ингэхдээ мультиметрийн улаан хатгуурыг улаан үсэгтэй цэгүүдэд, хар хатгуурыг хар үсэгтэй цэгүүдэд хатгаж хэмжинэ. Хэмжих дараалал нь улаан сум буюу цагийн зүүний дагуу дарааллаар хийгдэх бөгөөд хар улаан хатгууруудын байрлалаа хянамгай хийгээрэй. Хэмжиж авсан хүчдэлүүдийнхээ утгыг туйлтай нь сайн тэмдэглэж ав.

Хэмжилт хийе.

В2 батерейны хүчдэл 3.22V, R1 эсэргүүцэгчийн хүчдэл -5.85V, B1 батерейны хүчдэл 3.21V, R2 эсэргүүцэгч дээрх хүчдэл -0.582V байна. Эдгээр хүчдэлүүдийг хооронд нь нэмбэл:

3.22+(-5.85)+3.21+(-0.58)=0.00V

гарч битүү хүрээн дэх хүчдэлүүдийн нийлбэр тэгтэй тэнцүү гэсэн Кирхгофын хүчдэлийн дүрэм батлагдаж байна.

КИРХГОФЫН ГҮЙДЛИЙН ДҮРМИЙГ ШАЛГАХ ТУРШИЛТ

Туршилтанд хэрэглэгдэх зүйлс:

1. Мультиметр багаж
2. 100Ω эсэргүүцэгч (30)
3. 1kΩ эсэргүүцэгч (31)
4. 10kΩ эсэргүүцэгч (33)
5. 3V зай хураагуур (19) 2ш
6. Шаардлагатай холбогчууд
7. Угсралтын хавтан

Хэлхээнд унтраалга түлхүүр ашиглаагүй болохыг анхаар! Угсрахаас өмнө зай хураагууруудын нэг, нэгийг үүрнээс салгаж ав! Хэлхээг угсарч дуусаад сайтар шалгасаны дараа зай хураагуурыг хийж ажиллуулна. Хэмжиж дуусаад зай хураагуурыг салга!

Туршилтын схем:

Туршилт:

Мультиметр багажаа тогтмол хүчдэл хэмжих горимд бэлдээд А-В, C-D, E-F цэгүүд дээр хүчдэлүүдийг хэмжинэ. Ингэхдээ мультиметрийн улаан хатгуурыг улаан үсэгтэй цэгүүдэд, хар хатгуурыг хар үсэгтэй цэгүүдэд хатгаж хэмжинэ. Мультиметрийн дэлгэц дээр эерэг хүчдэл хэмжигдэж байвал улаан хатгуур дээр хүчдэлийн эерэг туйл, сөрөг хүчдэл хэмжигдвэл улаан хатгуур дээр хүчдэлийн сөрөг туйл байна. Харин эсэргүүцэгчээр эерэг туйлаас сөрөг туйл руу гүйдэл гүйнэ.

Одоо хэмжилт хийе. А-В цэгүүдийн хооронд 0.349V хэмжигдэв. Энэ нь эерэг утга байгаа учир А цэг дээр хүчдэлийн эерэг туйл байна. Иймд А-аас В цэг рүү гүйдэл гүйж байна.

E-F цэгүүдийн хооронд 2.85V хэмжигдэв. Мөн л эерэг хүчдэл хэмжигдсэн учир E-ээс F цэг рүү гүйдэл гүйж байна.

C-D цэгүүдийн хооронд 6.08V хүчдэл хэмжигдэв. Иймд С-ээс D цэг рүү гүйдэл гүйж байна.

Кирхгофын гүйдлийн дүрэм ёсоор А-аас В цэг рүү гүйх гүйдэл нь C-ээс D болон E-ээс F цэг рүү гүйх гүйдлүүдийн нийлбэртэй тэнцүү байна. Одоо тэгвэл гүйдлүүдийг Омын хууль ашиглан тооцоолж олоё.

Ингээд сүүлийн хоёр гүйдлийг хооронд нь нэмбэл 3.418 mA гарч А-В гүйдэлтэй ижил буюу Кирхгофын гүйдлийн дүрэм батлагдаж байна.

Жич: Энд өөр өөрсдийн хэрэглэж буй эсэргүүцлийн утгуудыг хэмжиж аван ашиглаарай.

ОМЫН ХУУЛИЙГ ШАЛГАХ ТУРШИЛТ

ЭЖ-799 болон ЭЖ-1699 китүүдийг ашиглан Омын хуулийг шалгах туршилт хийцгээе.

Туршилтанд хэрэглэгдэх зүйлс:

1. Мультиметр багаж
2. 100Ω эсэргүүцэгч (30)
3. 1kΩ эсэргүүцэгч (31)
4. 3V зай хураагуур (19)
5. 3 цэг холбогч
6. Угсралтын хавтан

Хэлхээнд унтраалга түлхүүр ашиглаагүй болохыг анхаар! Угсрахаас өмнө зай хураагуурын нэгийг үүрнээс салгаж ав! Хэлхээг угсарч дуусаад сайтар шалгасаны дараа зай хураагуурыг хийж ажиллуулна. Хэмжиж дуусаад зай хураагуурыг салга!

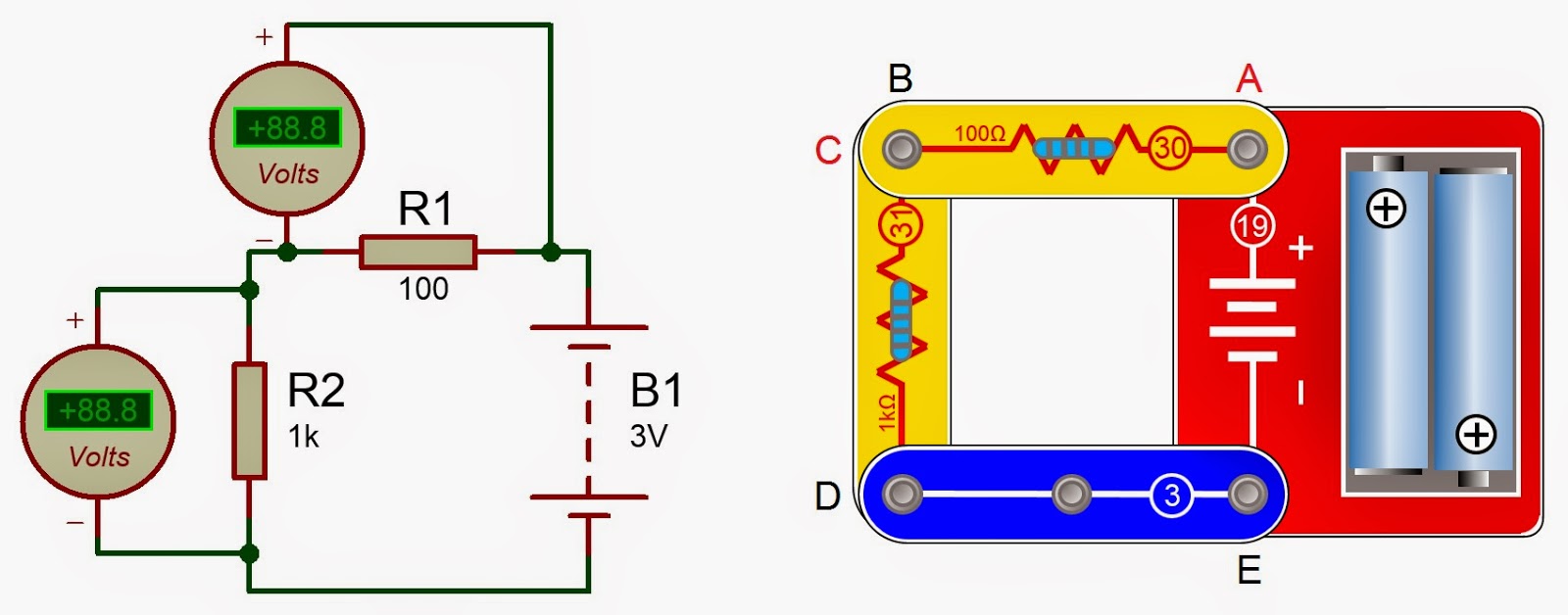

Туршилтын схем:

Онолын тооцоо:

Хэлхээнд 100Ω болон 1kΩ эсэргүүцэгчүүд цуваа холбогдсон байна. Иймд 3V үүсгүүрт R1+R2 буюу нийт 1100Ω эсэргүүцэл холбогдсон гэсэн үг юм. Эндээс Омын хуулиар гүйдлийн хэмжээг тооцоолбол:

Энэ гүйдэл хоёр эсэргүүцэгчээр хоёулангаар ижилхэн гүйх бөгөөд R1, R2 эсэргүүцэгчүүд дээр унах хүчдлүүдийг Омын хуулиар тооцоолбол:

Одоо бодит хэлхээнд өмнөх туршилтанд хэмжсэн эсэргүүцлийн утгуудаа ашиглан тооцож үзье. (Өмнөх постын сэтгэгдэл дотор зохиогчын хэмжилтийн үр дүн байгаа)

R1=102Ω, R2=1010Ω утгатай байна.  Харин А-Е цэгүүдийн хооронд зай хураагуурын хүчдэлийг хэмживэл 3.20V байна. Эндээс ерөнхий гүйдлийг олбол:

Үүнээс эсэргүүцэгч тус бүр дээр унах хүчдлүүдийг олбол:

Одоо хэмжилт хийж эдгээр хүчдэлүүдийг тодорхойлоё. А-В цэгүүдийн хооронд хэмжилт хийвэл 0.294V хэмжигдэж байна. Ингэхдээ мультиметрээ тогтмол хүчдэл хэмжих горимд тааруулна. Хэмжих хязгаарыг 2 Вольт хүртэл хэмжих мужид тааруулна. А цэг дээр улаан хатгуураа, В цэг дээр хар хатгуураа хүргээрэй.

Харин C-D цэгүүдийн хооронд 2.91V байна. Ингэхдээ хэмжих хязгаарыг 20 Вольт хүртэл мужид тааруулна. Ийнхүү хэмжиж олсон утга маань тооцооны үр дүнтэй яг таарч байна. Та бүхний хэмжилтийн үр дүн тооцооноос хэр их зөрж байна вэ? Дүгнэлт хийгээрэй.

ЦУВАА БОЛОН ЗЭРЭГЦЭЭ ХОЛБОГДСОН ЭСЭРГҮҮЦЭГЧҮҮД

Туршилтанд хэрэглэгдэх зүйлс:

1. Мультиметр багаж
2. 100Ω эсэргүүцэгч (30)
3. 1kΩ эсэргүүцэгч (31)
4. 10kΩ эсэргүүцэгч (33)
5. Шаардлагатай холбогчууд
6. Угсралтын хавтан

Туршилтын схем:

Онолын тооцоо:

Зурагт үзүүлсэн хэлхээний R2 болон R3 эсэргүүцэгчүүд хоорондоо зэрэгцээ холбогдсон байна. Эхлээд энэ хоёрын ерөнхий эсэргүүцлийг олбол:

Энэ эсэргүүцэл нь 100Ω эсэргүүцэгчтэй цуваа холбогдсон учир ерөнхий эсэргүүцэл нь:

Туршилт:

Зурагт үзүүлсэн хэлхээг угсралтын хавтан дээр угсарна. Ингээд мультиметрээр ерөнхий эсэргүүцлийн болон зэрэгцээ эсэргүүцэгчүүдийн эсэргүүцлийн утгуудыг хэмжинэ. Дээрх тооцооноос хэр зөрүүтэй гарч байна? Яагаад үл ялиг онолын тооцооноос зөрж байна вэ? Бодлоо дүгнэлт болгож бичээрэй.
